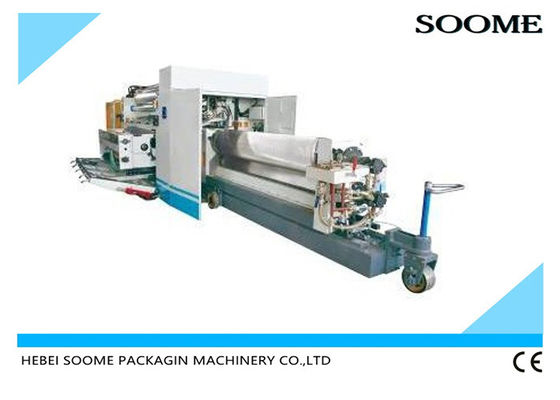

JS το εμπορικό σήμα 2ply/3ply/5ply χρησιμοποίησε τη γραμμή παραγωγής ζαρωμένου χαρτονιού
Χρήση για τη ζαρωμένη χαρτονένια μηχανή παραγωγής
Ζαρωμένη υψηλή ταχύτητα γραμμή από δεύτερο χέρι
|
προδιαγραφή
|
Όνομα εξοπλισμού
|
Η.Ε ΑΥΤΌ
|
QT Υ
|
|
Παρατήρηση |
|
Zj-V6B
|
Υδραυλικός shaftless ρόλος μύλων
στάση
|
α
|
7
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Άξονας ¢270mm, υπερβολικό βαρύ rocker, οδοντωτό τσοκ, πολυσημειακό φρένο, υδραυλική κίνηση που ανυψώνει, φιλτράροντας αριστερά και ευθεία η μέση. |
|
YXC
|
Υδραυλικό σύστημα του ER pressurePap
|
α
|
14
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Διπλό πλάτος 10m αυλακιού. καθοδηγήστε το μήκος ραγών και το επίγειο επίπεδο, στο διπλό σχέδιο εγγράφου θέσης, τον υδραυλικό σφιγκτήρα για το έγγραφο, έγγραφο που ξεφορτώνει υδραυλικό pushrod εκτός από το εργατικό δυναμικό, υδραυλική έλξη μηχανών
ταΐζοντας καροτσάκι.
|
|
JZJ
|
Αυτόματο splicer
|
α
|
7
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Αυτόματο splicer συνεχίζει τη γραμμή συνελεύσεων χαρτονιού που η συνεχής εργασία, μειώνει την κατανάλωση εγγράφου, βελτιώστε πολύ την παραγωγικότητα. Μέγιστος
ταχύτητα 250m/min
|
|
Rg-1-1000
|
Το τοπ έγγραφο προθερμαίνει τον κύλινδρο |
α
|
3
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
κύλινδρος ¢1000mm, συμπεριλαμβανομένου του πιστοποιητικού εμπορευματοκιβωτίων πίεσης. Ηλεκτρική γωνία περικαλυμμάτων ρύθμισης. Η γωνία περικαλυμμάτων μπορεί να ρυθμίσει το έγγραφο προθερμαίνει την περιοχή στη σειρά
360°.
|
|
Rg-1-1000
|
Το έγγραφο πυρήνων προθερμαίνει τον κύλινδρο |
α
|
3
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
κύλινδρος ¢1000mm, συμπεριλαμβανομένου του πιστοποιητικού εμπορευματοκιβωτίων πίεσης. Ηλεκτρική γωνία περικαλυμμάτων ρύθμισης. Η γωνία περικαλυμμάτων μπορεί να ρυθμίσει το έγγραφο προθερμαίνει την περιοχή στη σειρά
360°.
|
|
Sf-500A
|
Πολυ -πολυ-casset te ενιαίο facer θετικής πίεσης
|
α
|
3
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Κύριος ζαρώνοντας κύλινδρος ¢500mm, ζαρώνοντας γρήγορος change.corrugated ομάδας κυλίνδρων κύλινδρος φλαούτων με το καρβίδιο dealing.with βολφραμίου ψεκασμού
η συντήρηση-ελεύθερη φόρτωση αερόσακων, κόλλα αυτόματου ελέγχου PLC, οθόνη αφής HMI, σπάζει αυτόματο
ανακούφιση χώρων στάθμευσης.
|
|
Dy-γ
|
Ηλεκτρική υδραυλική αλλαγή κυλίνδρων
forklift
|
σύνολο
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Μπαταρία μεγάλης περιεκτικότητας, δύναμη που περπατά, υδραυλικός ανελκυστήρας, συγκεντρωμένος έλεγχος.
|
|
Rg-4-1060
|
Τριπλός προθερμαστής
|
α
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
κύλινδρος ¢1060mm, συμπεριλαμβανομένου του πιστοποιητικού εμπορευματοκιβωτίων πίεσης. Ηλεκτρική γωνία περικαλυμμάτων ρύθμισης. Η γωνία περικαλυμμάτων μπορεί να ρυθμίσει το έγγραφο προθερμαίνει την περιοχή στη σειρά
360°.
|
|
GM-30
|
Διπλή μηχανή κόλλας
(βαρύς
τύπος)
|
α
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Διάμετρος 320mm κυλίνδρων κόλλας. Κίνηση μηχανών συχνότητας, έλεγχος PLC. Αυτόματη ρύθμιση ποσότητας PCL κόλλας, επίδειξη οθόνης αφής HMI.
|
|
Tq-Ι
|
Γέφυρα μεταφορέων |
σύνολο
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
κανάλια κύριας δέσμης 200mm, ανεξάρτητη τροφή εγγράφου τραβήγματος κίνησης μηχανών αναστροφέων, προσρόφηση
ένταση. Ηλεκτρική διόρθωση.
|
|
Xg-JP
|
Αυτόματη διόρθωση
|
σύνολο
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Κανένα πρότυπο διορθώσεων δύναμης δεν σώζει την ενέργεια. Διόρθωση φύλλων υψηλής ακρίβειας. Η αλλαγή πλάτους εγγράφου δεν απαιτεί οποιαδήποτε ρύθμιση
Πλήρης κουρτίνα ανίχνευσης πλάτους υπέρυθρη. Μειώστε το έγγραφο
παραγμένο απόβλητα tear.reduce τα απόβλητα της άκρης εγγράφου όχι στην ακρίβεια.
|
|
DQD
|
Το αυτί έκοψε τη μηχανή |
σύνολο
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Κόψτε το κακό χαρτόνι όταν έναρξη εργαζόμενος, όταν σκίζεται
η διαταγή αλλαγής έκοψε τις πλευρές αυτόματα, κάνει τα απόβλητα να μπουν σε την αναρρόφηση που ανοίγει αυτόματα.
|
|
Sm-E2
|
Διπλό facer
|
σύνολο
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Το ράφι 400 κανάλι χιλ. ΜΒ, επιχρωμιώνει καυτό plate600 χιλ.
*20pieces, είσοδος ¢ 400mm καυτός κύλινδρος τοπ της αυξημένης ταχύτητα θερμοκρασίας εγγράφου, ολόκληρο πιάτο Τύπου αυτόματου ελέγχου σχεδίου construction.PLC πιάτων επαφών 16groups. Πάνω-κάτω με την αυτόματη διόρθωση, επίδειξη θερμοκρασίας, μηχανή συχνότητας. Υιοθετήστε το αυτόματο σύστημα ελέγχου θερμοκρασίας PID, σύνδεση με τον ακατέργαστο σωλήνα τρία στρώματα, πέντε στρώματα ελέγχουν αυτόματα τον αριθμό καυτών πιάτων θερμοκρασίας, υψηλό
αποδοτικότητα και ενέργεια - αποταμίευση
|
|
NCBD
|
NC λεπτό slitter λεπίδων σκόρερ
|
α
|
2
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Χάλυβας κραμάτων βολφραμίου, επτά μαχαίρια δώδεκα γραμμές, τύπος γραμμών μηδέν-πίεσης. Ο σερβο υπολογιστής Σνάιντερ απαλλάσσει αυτόματα το μαχαίρι, πλάτος εξόδου αναρρόφησης που ρυθμίζεται αυτόματα. Κλειστό ηλεκτρικό κιβώτιο ελέγχου,
συν dehumidification κλιματισμού
|
|
Nc-30D
|
Διπλά ελικοειδή μαχαίρια κοπτών NC |
α
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Πλήρης έλεγχος με σερβομηχανισμό εναλλασσόμενου ρεύματος, φρένο ενεργειακής αποθήκευσης, ελικοειδής δομή λεπίδων, oil-immersed εργαλεία, επίδειξη οθόνης αφής 10,4-ίντσας. Κλειστό ηλεκτρικό κιβώτιο ελέγχου, συν τον αέρα
ρυθμίζοντας dehumidification
|
|
Nc-DL
|
Διπλή αυτόματη μεγάλη κάτω συσσώρευση
μηχανή
|
α
|
1
|
Γραμμή παραγωγής ζαρωμένου χαρτονιού
|
Πέντε τμήματα του υψηλής αντοχής μεταφορέα ζωνών, έλεγχος βρόχων συχνότητας, αυτόματη ακρίβεια σημείων, ενιαίος-κύκλος σειρών 20 δευτερόλεπτα, που συσσωρεύουν length1800mm, οθόνη αφής HMI. |
| ZJZ |
Αυτόματος σταθμός κόλλας |
σύνολο |
1 |
Γραμμή παραγωγής ζαρωμένου χαρτονιού |
Πελάτες - κύρια σωλήνωση. Η διαμόρφωση κόλλας συντίθεται με τη δεξαμενή μεταφορέων, κύρια δεξαμενή, δεξαμενή αποθήκευσης, |
Κύρια δομή και χαρακτηριστικά γνωρίσματα
Η συμμετρική δομή με το έγγραφο δύο τυλίγει την ικανότητα φόρτωσης, που επιτρέπει την αλλαγή ρόλων εγγράφου χωρίς χρόνο διακοπής
Η υδραυλική ανύψωση και το χαμήλωμα με τη μεγάλη ρύθμιση πίεσης κυμαίνονται και σκληραγωγημένη διατήρηση πίεσης.
Υδραυλική στερέωση, καθώς επίσης και πλευρικός προσδιορισμός θέσης με την ένδειξη κλίμακας
Η στερέωση του υδραυλικού κυλίνδρου καθορίζεται στο διαγώνιος-πλαίσιο, η βελτιωμένη προστασία σωληνώσεων δίνει μια συμπαθητική εμφάνιση
Η στερέωση των όπλων μπορεί να καθοριστεί δύο διαφορετικές θέσεις διευθετήσιμες για να ταιριάξει για το ελάχιστο πλάτος εξελίκτρων.
Τα μαξιλάρια ένδυση-απόδειξης με την αξιόπιστη λίπανση προσαρμόζονται στο μηχανισμό τριβής και τον περιστροφικό μηχανισμό
Ενσωματωμένη συνέλευση του υδραυλικού γραφείου σταθμών και ελέγχου, ευνοϊκή για τη ναυτιλία και την εγκατάσταση
Τσοκ επέκτασης με τη διαμόρφωση διπλός-πυρήνων: 3 " “και 4” “
πνευματικό φρένο 4 σημείων για την ένταση Ιστού
Κύρια τεχνικά στοιχεία
Διαθέσιμο πλάτος: 2200mm
Μέγιστη διάμετρος ρόλων εγγράφου: Φ1500mm
Ελάχιστη διάμετρος ρόλων εγγράφου: Φ300mm
Ελάχιστο πλάτος ρόλων εγγράφου: 600mm
Μέγιστη ικανότητα φόρτωσης σε κάθε πλευρά: 3000kg
Μέγιστο που λειτουργεί την αεροκίνητη πίεση: 0.6~0.8Mpa.
Πίεση υδραυλικών συστημάτων: 10~12Mpa.
Επιλογές
Τσοκ επέκτασης ενιαίος-πυρήνων: 3 " “ή 4” “
Διπλή πνευματική συσκευή απόσυρσης πυρήνων εξελίκτρων κυλίνδρων υπόλοιπη
Αυτόματο φόρτωμα και εκφόρτωμα εξελίκτρων ένας-κουμπιών
Szc-β ράγα και μηχανοποιημένη μεταφορά
Διαθέσιμο πλάτος: 2200mm
Ο ρόλος εγγράφου ωθείται γρήγορα προς τη στάση ρόλων μύλων με την οδήγηση μηχανών. Προστασία διακοπτών ορίου.
Δύναμη μηχανών: 1.5kW
Η ράγα είναι 7500mm μακριά. Το κύριο πλαίσιο αποτελείται από το χάλυβα καναλιών 16#.
Το στροφή-πιάτο ZP350, που εξοπλίζεται στο τέλος ραγών κοντά στη στάση ρόλων μύλων, επιτρέπει την ανακύκλωση του ρόλου εγγράφου.
ΕΠΙΛΟΓΗ: Szc-ασβέστιο ράγα και υδραυλικά κύρια δομή και χαρακτηριστικά γνωρίσματα μεταφορών
Υδραυλικό σύστημα τροφοδοσίας εξελίκτρων
Η υδραυλική δύναμη είναι ενσωματωμένη για να αλέσει τη στάση ρόλων, κανένα μεμονωμένο σχέδιο
Ευρείς έλεγχοι ραγών και μεταφορών η σταθερότητα βαριών φορτίων, ευνοϊκή για την ευθυγράμμιση πυρήνων στα διαφορετικά εξέλικτρα διαμέτρων.
Η μέση κάλυψη των ραγών μπορεί να αποσυναρμολογηθεί για την εύκολη συντήρηση
Εύκολη σίτιση εξελίκτρων με τη βοήθεια του εξελίκτρου ανατροπής που τακτοποιεί τη συσκευή
Το μήκος ραγών και οι διπλές μεταφορές μπορούν να προσαρμοστούν μέχρι τη διαστημική ή λογιστική απαίτηση περιοχών.
Η επίγεια κλίμακα είναι εξοπλισμένη για την ευθυγράμμιση ακρών Ιστού
Η προστασία πέρα-σειράς μεταφορών είναι διαθέσιμη
Κύρια τεχνικά στοιχεία
Μέγεθος ραγών: 9000X420
Μέγεθος μεταφορών: 1200X420
Υδραυλική μηχανή: 5.5KW
