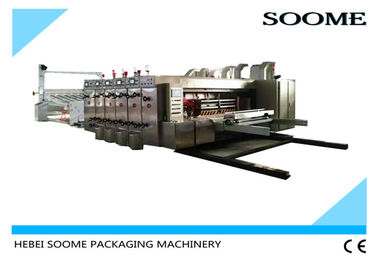

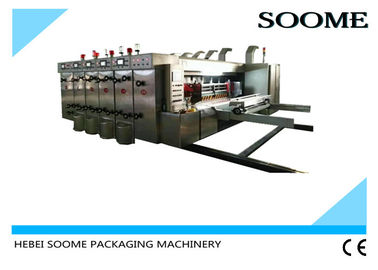

Μηχανή εκτύπωσης χαρτοκιβωτίων κοπτών κύβων Slotter εκτυπωτών Flexo υψηλής ταχύτητας με το PLC

Μηχανή εκτύπωσης χαρτοκιβωτίων κοπτών κύβων Slotter εκτυπωτών Flexo υψηλής ταχύτητας με το PLC

Λειτουργία και χαρακτηριστικά

Ι. πλήρης ομάδα μηχανών

• Σύστημα ελέγχου υπολογιστών.
• 7 διεπαφή» HMI (επίδειξη).
• ικανότητα μνήμης 999 διαταγών.
• Ευφυής αυτόματη λειτουργία μηδενισμού σε κάθε μονάδα.
• Επίδειξη διαγραμμάτων, αριθμητική βασικός-μέσα και εύκολο περιβάλλον λειτουργίας διαταγής.
•  Πολλαπλάσιος έλεγχος λειτουργίας με την οθόνη αφής και το PLC, αξιόπιστο σύστημα, χαμηλό ποσοστό αποτυχίας, απλή λειτουργία.
• Αυτή η μηχανή με τη λειτουργία αυτόματου μηδενός, την αυτόματη ρύθμιση έκδοσης, την αποκατάσταση μνήμης, τη σίτιση εκσκαφέων εγγράφου, την αυτόματη ανυψωτική & μειωμένη έκδοση, κ.λπ.
• Συμπλέκτης μηχανών που ελέγχεται από ηλεκτρικό, καθορισμένος με το ξυπνητήρι.
• Πνευματική ενδασφαλίζοντας συσκευή.
• Το στενό σύστημα ελέγχου βρόχων μεταξύ του συστήματος μελανιού και Anilox κυλά up/down και τη μονάδα τροφοδοτών.
• Μηχανοποίησε όλη την εγγραφή μονάδων του τροφοδότη, των εκτυπωτών, slotter και του περιστροφικού κόπτη κύβων.
• Μηχανοποιημένος έλεγχος της μετακίνησης της μονάδας on-off. Για την ασφάλεια ήχοι ευδιάκριτοι συναγερμών η κίνηση μονάδων.
• Η κύρια μηχανή ελέγχεται από το μεταβλητό μετατροπέα συχνότητας, αποταμίευση ισχύος, χαμηλού θορύβου.
• Όλοι οι άξονες και οι ρόλοι χάλυβα φιαγμένοι από σωλήνα ποιοτικού χάλυβα, ακριβώς αλεμένο και χρώμιο επιφάνειας που καλύπτεται, τρέχοντας σταθερά.

ΙΙ. μονάδα τροφοδοτών (1 ομάδα)

• Αυτόματος τροφοδότης ακρών μολύβδου 4 άξονων (εμπορικό σήμα της Κίνας)
• Κατάλληλος σε τρία ή πέντε στρώματα σε κυματοειδές πανό, συμπεριλαμβανομένου του Ε σε κυματοειδές πανό.
• Το μέγεθος του πίνακα σε κάθε τμήμα, εγγυάται τη δυνατότητα της κενής δύναμης, καθιστά το χαρτόνι ακριβέστερο.
• Ο μηχανισμός αιχμής paperfeeder μπορεί να μειώσει το φαινόμενο φραξίματος πολύ στο στάδιο της σίτισης χαρτονιού.
• Κανονική σίτιση και σίτιση εκσκαφέων.
• Τα υλικά πολυουρεθάνιου, δύναμη τριβής ροδών τροφών είναι μεγάλη, μακροχρόνια διάρκεια.
• Εγκαταστήστε τη ρόδα 4pcs, κινούμενη δομή σίτισης εγγράφου Ø156 κυλίνδρων σίτισης εγγράφου γρήγορα.
• Επάνω από τον κύλινδρο: καλυμμένο λάστιχο Ø156mm
• Χαμηλότερος κύλινδρος: χάλυβας Ø156mm
• Η βοηθητική σίτιση ανεμιστήρων αναρρόφησης, για να εξασφαλίσει ομαλό στον κυρτό πίνακα, όγκος αέρα μπορεί να ρυθμιστεί σύμφωνα με το μέγεθος του πίνακα σε κάθε τμήμα, να εγγυηθεί τη δυνατότητα της κενής δύναμης, να καταστήσει το χαρτόνι ακριβέστερο.
• Μετά από τη στάση που χρησιμοποιεί τη χειρωνακτική ρύθμιση, διάφραγμα, διάφραγμα γύρω από την ηλεκτρική ρύθμιση εκκαθάρισης.
• Κατάλληλος σε τρία ή πέντε στρώματα σε κυματοειδές πανό, συμπεριλαμβανομένου του Ε σε κυματοειδές πανό.
• Διπλοί κύλινδροι για το έγγραφο που ταΐζει (4rolls 2groups), ανώτεροι κύλινδροι σίτισης φιαγμένοι επάνω από στερεό χάλυβα που ντύνεται με την ένδυση-αντίσταση του λάστιχου, με τη σκληρότητα 30 HV.
• Ταΐζοντας λαστιχένια μεταβαλλόμενη δομή κυλίνδρων γρήγορα.
• Με τη βούρτσα αφαίρεσης σκόνης και την ηλεκτρική σκούπα, η διπλή καθαρίζοντας συσκευή βεβαίωσε το έγγραφο καθαρό, βελτίωσε την ποιότητα εκτύπωσης, και μείωσε τους χρόνους καθαρισμού εκδόσεων.
• Περπατώντας τον άξονα κίνησης που εξοπλίζεται με τον περιοριστή ροπής, αποφύγετε τη συντριβή μηχανών.
• Ο μετατροπέας συχνότητας ελέγχει τον όγκο αέρα της αναρρόφησης. Και σωστά ρυθμισμένος από το τμηματικό εξόγκωμα.
• Η οθόνη αφής και τα κουμπιά μπορούν να ρυθμιστούν από τη διπλή λειτουργία συστημάτων.

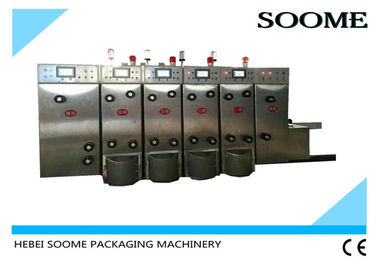

ΙΙΙ. μονάδα εκτύπωσης (4groups)

• Ομάδα εκτυπωτών Flexo τεσσάρων χρωμάτων.
• Τοπ σύστημα μεταφοράς περιλαίμιων τυπωμένων υλών (η κενή μεταφορά είναι επιλογή).
• Πλήρες αυλάκι πιάτων σχήματος, κατάλληλο στην τυποποιημένη έκδοση του άρθρου.
• Συγκεντρώστε και αποσυνθέστε της έκδοσης, διακόπτης πενταλιών του ηλεκτρικού ελέγχου η αντιστροφή.
• Η εγκάρσια κίνηση έκδοσης κυλίνδρων εκτύπωσης από ηλεκτρικό, πεδίο είναι 15mm.
• Πνευματική αντλία διαφραγμάτων, παρέχοντας, απλές λειτουργία σταθερού μελανιού και συντήρηση.
• Τα εργαλεία κύριας κίνησης με τον υλικό χάλυβα κραμάτων 20CrMoTi, μετά από να μετριάσουν και την υψηλής συχνότητας απόσβεση, συνδέουν τη λείανση. Πάχος 60mm, σκληρότητα 60~65 εργαλείων.
• Το πιάτο εκτύπωσης που παρεμβάλλεται στην αυλάκωση πιάτων είναι διευθετήσιμο, το οποίο είναι σε θέση να ρυθμίσει τη συμπίεσή του από το εργαλείο κλειδαριών. Έτσι ώστε βελτιώνει την ακρίβεια της φόρτωσης.
• Η φόρτωση και η εκφόρτωση του πιάτου εκτύπωσης θα μπορούσαν να ελεγχθούν από το διακόπτη πενταλιών ποδιών.
• Η ολόκληρη αυλάκωση πιάτων εκτύπωσης είναι κατάλληλη για τον κρεμώ-επάνω φραγμό πιάτων εκτύπωσης 3x10mm.
• Εξοπλισμένος με το κουμπί έκτακτης ανάγκης για τη φόρτωση και την εκφόρτωση του πιάτου εκτύπωσης.
• Η λειτουργία καθυστέρησης υιοθετείται για την τροφοδότηση του συστήματος που ανυψώνει αυτόματα τους ρόλους anilox.
• Πλανητική δομή εργαλείων με 360º ακριβώς διευθετήσιμο για τον κατάλογο εκτύπωσης.
• Ο κατάλογος εκτύπωσης και η αναφορά εκτύπωσης είναι αυτοματοποιημένοι με τη διαχείριση διαταγής.
• Ο κατάλογος αποτυπώσεων ελέγχεται πνευματικά από το φρένο.
• Δομή. Όταν οι μονάδες ανοίγουν ή καταχωρούν, το φρένο ενεργός και να σταματήσει τη μηχανή για να κρατήσει τη θέση πιάτων τυπωμένων υλών.
• Μελανώστε το σύστημα ελέγχου που υιοθετείται με το φως και τη σειρήνα συναγερμών.
• Η οθόνη αφής και τα κουμπιά μπορούν να ρυθμιστούν από τη διπλή λειτουργία συστημάτων.

IV. μονάδα NC slotter (1 ομάδα)

• Ρόδα Creaser που τυλίγεται χαρτόνι με υψηλό - το ποιοτικό πολυουρεθάνιο, συνεργάζεται με την προ-creaser-προ ρόδα, βεβαιώνει ότι το δεν θα εκραγεί.
• Το διάστημα μεταξύ της ρόδας creaser και της προσυμπίεσης της ρόδας ρυθμίζεται με το εγχειρίδιο, πεδίο 0~11mm.
• Η οθόνη αφής και τα κουμπιά μπορούν να ρυθμιστούν από τη διπλή λειτουργία συστημάτων. Μπορέστε να ολοκληρώσετε το κιβώτιο αυλακώσεων είναι υψηλός, η φάση, το πιάτο μαχαιριών, creaser και η προ-creaser-προ αξονική μετακίνηση, κ.λπ.
• Το πλάτος του μαχαιριού slotter είναι 7.5mm, με το υλικό χάλυβα κραμάτων, μετά από τη θερμική επεξεργασία και τη λείανση.
• Το πιάτο μαχαιριών και creaser και τα δύο κινούνται συγχρόνως από ηλεκτρικό, όλοι υιοθετούν τη σφαίρα.
• Βίδα και βίδα σφαιρών που αντιστοιχούνται το γραμμικό άξονα οδηγών, κίνηση πιό εύκαμπτη και ακριβής.
• Το ύψος χαρτοκιβωτίων μπορεί να ρυθμιστεί από ηλεκτρικό.
• Τα πνευματικά φρένα, αυτό θα περιορίσουν την κίνηση μηχανών όταν χωρίζεται η μηχανή, μπορούν να κρατήσουν την αρχική σταθερή θέση εργαλείων.

V. περιστροφικό die-cutter NC (1 ομάδα)

• Έλεγχος προγράμματος PLC, υψηλή επίδοση και αξιόπιστος έλεγχος.
• Έλεγχος οθόνης αφής, εύκολος να λειτουργήσει.
• Ο μαλακός ρόλος που αλέθει αυτόματα το μηχανισμό μπορεί να βελτιώσει το λαστιχένιο ποσοστό χρήσης χαλιών. Μπορέστε να αλέσετε 3~4 φορές.
• Επιταχύνετε την αυτόματη συσκευή αποζημιώσεων, εξασφαλίστε το ομοιόμορφο μέγεθος κάθε χαρτοκιβωτίου.
• Wallboard με υψηλό - ποιοτικός πετώντας σίδηρος, πάχος 50mm.
• Εισαγόμενο λαστιχένιο χαλί πολυουρεθάνιου, εύκολο να συγκεντρώσει και να αποσυνθέσει, μακριά ζωή υπηρεσιών.
• Το μηχανικό μαλακό κινούμενο σύστημα κυλίνδρων αμονιών μπορεί να κινήσει οριζόντια περισσότερο από 50mm όταν το σύστημα είναι εργασία, τεμαχίζοντας πιό ομοιόμορφα.
• Η εγκάρσια κίνηση έκδοσης κυλίνδρων τεμαχισμού από ηλεκτρικό, πεδίο είναι 15mm.
• 7 ακριβή αλέθοντας εργαλεία βαθμού με υλικό 20CrMoTi, πάχος 60mm, σκληρότητα 60~65, χαμηλού θορύβου, υψηλή ακρίβεια.
• Ο τεμαχίζοντας κύλινδρος με την αυτόματη συσκευή χωρισμού τύπων κυλίνδρων, μπορεί να μειώσει το γδάρσιμο στο λαστιχένιο χαλί.
• Η αυτοματοποιημένη φάση μπορεί να είναι ρυθμισμένο 360°randomly, γρήγορα και ακριβής.
• Το ύψος του κόπτη κύβων είναι H25.4mm είναι εύκολο να τοποθετήσει στον κύλινδρο.
• Ο χαμηλότερος άξονας είναι έδαφος επιφάνειας και χρώμιο που καλύπτονται, ισορροπία που διορθώνονται και σταθερό τρέξιμο.
